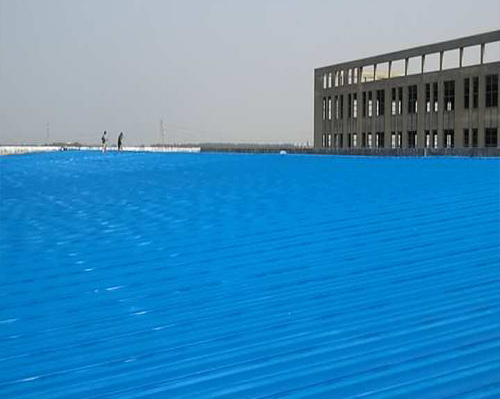

在現(xiàn)實(shí)生活中，人們?cè)谶x擇一項(xiàng)產(chǎn)品時(shí)，總會(huì)貨比三家，選擇性價(jià)比高的一種。在進(jìn)行彩鋼瓦翻新這一工藝中，無(wú)錫彩鋼瓦翻新哪家好這也會(huì)成為很多商家想要資訊的問(wèn)題，下面就由無(wú)錫亮劍噴涂工程有限公司為大家詳細(xì)講解本公司的彩鋼瓦翻新流程以及工藝。

彩鋼瓦是彩色壓型瓦，是采用彩色涂層鋼板，經(jīng)輥壓冷彎成各種波型的壓型板，它適用于工業(yè)與民用建筑、倉(cāng)庫(kù)、特種建筑、大跨度鋼結(jié)構(gòu)房屋的屋面、墻面以及內(nèi)外墻裝飾等，具有質(zhì)輕、高強(qiáng)、色澤豐富、施工方便快捷、抗震、防火、防雨、壽命長(zhǎng)、免維護(hù)等特點(diǎn)，現(xiàn)已被廣泛推廣應(yīng)用。

彩鋼瓦屋面防腐要求：一是基層彩鋼板上表面必須電動(dòng)打磨干凈無(wú)灰塵、無(wú)油膩、無(wú)污染、無(wú)銹蝕；噴漆之前必須用干布把上面灰塵清理干凈！二是噴漆要分底漆和面漆，即防腐底漆和表層面漆，防腐底漆一般不少于兩道；噴漆過(guò)程中避免陰雨天氣和大風(fēng)天氣；夏天更應(yīng)該避暑噴漆溫度宜高于5℃，且不宜高于35℃；噴漆應(yīng)連續(xù)，避免出現(xiàn)露底現(xiàn)象。

主要施工方法：4.1施工環(huán)境 a.施工環(huán)境溫度宜為-1530℃，相對(duì)濕度不宜大于80%。施工環(huán)境溫度低于10℃時(shí)，應(yīng)采取加熱升溫措施。 b.防腐蝕施工前，應(yīng)根據(jù)施工環(huán)境溫度、濕度、原材料及工作特點(diǎn)，通過(guò)試驗(yàn)選定適宜的施工配合比和施工操作方法后，方可進(jìn)行大面積施工。 c.在施工及養(yǎng)護(hù)期間，應(yīng)采取防水、防火、防曝曬等措施。 d.進(jìn)行防腐工程施工時(shí)，不得與其他工種進(jìn)行交叉施工。

4.2基層處理 首先將彩鋼瓦表面的灰塵進(jìn)行清理，然后采用電動(dòng)砂輪機(jī)或鋼絲刷、砂布將金屬表面的銹皮、氧化物打磨干凈，再用棉紗或破布將金屬表面上浮塵擦干凈。銹蝕嚴(yán)重的地方可用鐵榔頭敲擊，將較厚的銹皮震落。如有油污的地方，應(yīng)用汽油或稀釋劑擦洗,除銹特別注意螺栓連接處、焊縫處的除銹一定要徹底,除銹級(jí)別達(dá)到ST2級(jí)，完全露出金屬光澤。

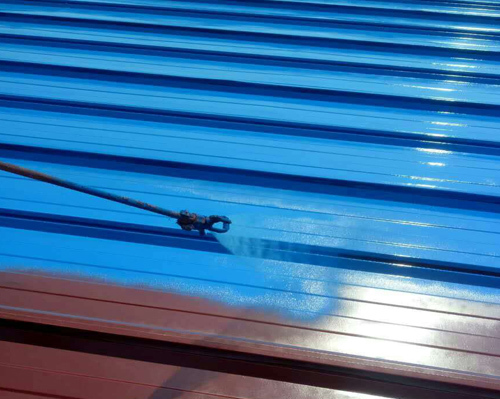

4.3涂刷施工：一底兩面 4.3.1涂裝前還應(yīng)對(duì)處理過(guò)的表面進(jìn)行清理，除去灰塵雜物，經(jīng)檢查合格填寫隱蔽施工，簽字后方可涂裝。 4.3.2底漆涂料涂刷使用前，對(duì)彩鋼瓦局部出現(xiàn)的縫隙進(jìn)行填補(bǔ)，保證防腐涂層的整體性。 4.3.3使用涂料時(shí)，應(yīng)攪拌均勻，無(wú)色差即可涂刷。 彩鋼瓦防腐配套工藝采用一底兩面的方法進(jìn)行施工，即（1）一層防銹底漆；（2）兩層面漆為丙烯酸磁漆，涂膜實(shí)干后厚度達(dá)到0.15mm以上。

彩鋼瓦翻新工藝也不是想象中的那么容易，工人們不僅需要忍受噴涂漆中刺鼻的氣味，還要爬上屋頂面臨未知的風(fēng)險(xiǎn)。但是彩鋼瓦翻新可以節(jié)省大量的成本，因此廣受現(xiàn)實(shí)生活中人們的喜愛。
